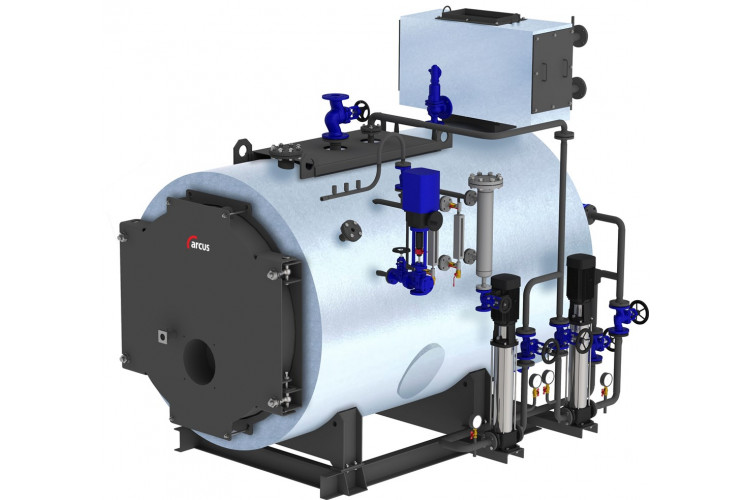

Котел паровой ARCUS IGNIS Р-2500 12 бар

Стандартная комплектация котла предусматривает наружное покрытие из  листового алюминия. По желанию заказчика, декоративный кожух может быть выполнен из нержавеющей стали 0,7 мм

Фурма представляет собой дистанционную проставку, позволяющую реализовать установку горелки любого производителя на котлы ARCUS.

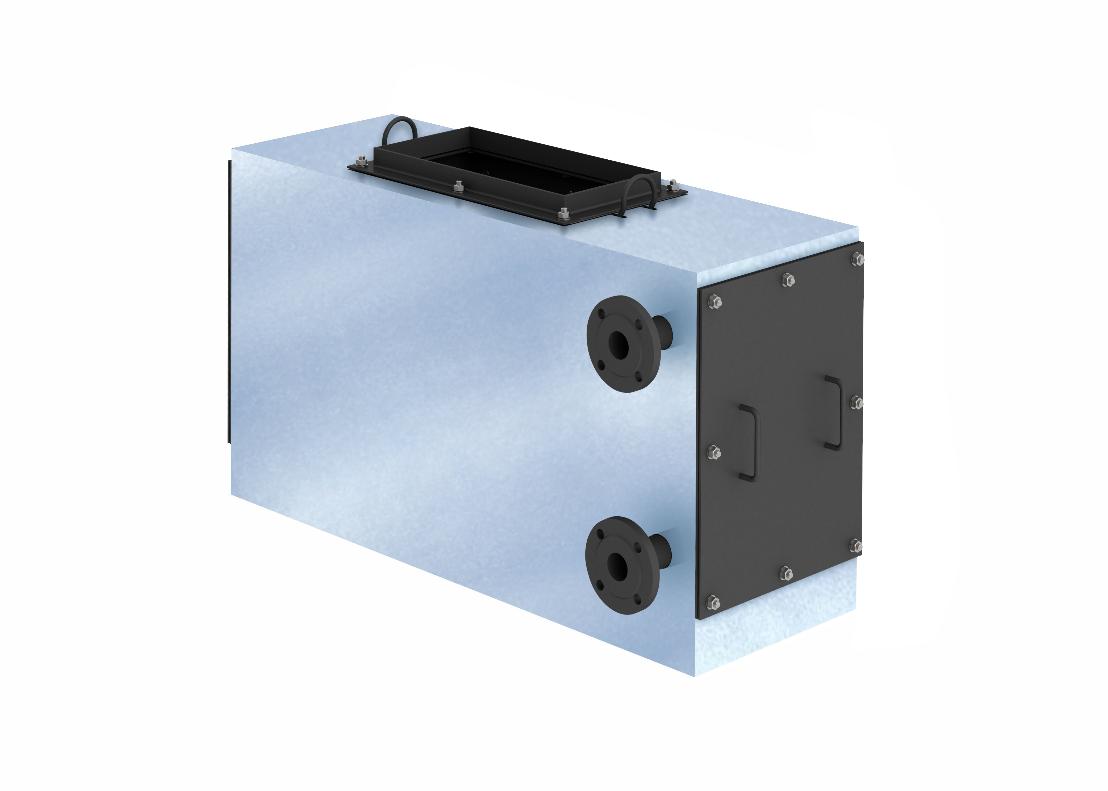

Стальные оребренные отдельно стоящие экономайзеры применяются в качестве хвостовых поверхностей нагрева паровых котлов с рабочим давлением до 1,6 МПа (16 кгс/см2) и предназначены для нагревания питательной воды уходящими дымовыми газами.

Базовый комплект поставки: экономайзер, эксплуатационная документация.

РД-2Р-1,6МПа-G1/4 диапазон 0,5..1,6МПа, дифференциал 0,1..0,4МПа, резьба присоединения G1/4, темп. изм. среды -10...+110С, степень защиты IP44

БТ-51.211(0-200С)G1/2.64.1,5, осевое присоединение. В комплекте с защитной гильзой (латунь). 0-200С. Резьба G1/2. Длина штока 64мм. Класс точности 1,5.

В комплекте-5 шт.

SC9

ГРАНВЕНТ KV31.01.02.100.16.Ф/Ф чугунный с сильфонным уплотнением DN100 PN16 tmax=300oC

ТМ-510Р.00(0-0,1MPa)G1/2.1,5,  100мм, Тип - ТМ-510Р, радиальное присоединение. 0-0,1MPa. Резьба G1/2. Класс точности 1,5.

ГРАНВЕНТ KV31.01.02.040.16.Ф/Ф DN40 PN16 tmax=300oC чугунный с сильфонным уплотнением

IS40.03.0600.040.40.Ф/Ф из угл. стали, DN40 РN 40 Тмакс-400оС

ГРАНВЕНТ KV31.01.02.020.16.Ф/Ф DN20 PN16 tmax=300oC чугунный с сильфонным уплотнением

Функции автоматики:

- управление группой питательных насосов (2 шт.) в зависимости от уровня воды в котле;

- управление клапаном регулирования солесодержания (непрерывная продувка) в зависимости от показаний (в течение всего времени работы котла) датчика солесодержания;

- управление клапаном периодической продувки (шламоудаления) по настраиваемым временным интервалам нахождения в открытом и закрытом состоянии;

- контроль расхода воды в питательной линии котла;

- аварийная сигнализация и блокировка по уровню воды в котле, давлению пара, неисправности горелки, неисправности питательной линии котла;

- отображение параметров работы котла на панели оператора с возможностью настройки, регистрации аварийных ситуаций.

DS LG-RBR15-25/40/RF-GR18/D12/0-MSL-CS/CS

Клапан регулирующий двухходовой фланцевый VFD 416.15 kvs 0,63 с эл.приводом DAV-160F-1000/56-25-220В-IP54

ПРЕГРАН КПП 496-01-16-ЗН-032x050- 13,2 Pн= 13,2 бар

ГРАНЛОК CVS40.04.032.40.М/Ф, из нерж.стали AISI 304 (08Х18Н10) DN032 PN40 Tmax=300oС

TDS/датчик проводимости PC F25-2020 (DN20xDN20)

WILO Насос (140 м., 3,0 м.куб.) HELIX V 619-1/25/E/KS/400-50-N

CP 950 (L=500 мм, 1/2"") со встроенным датчиком температуры

Шаровой кран латунный 1/2" ВР, ручка-рычаг, LD Pride 47.15.В-В.Р

SS-V4, FG1/2-FG1/2, материал - нерж. сталь, макс. рабочее давление - 40,0МПа

ТМ-510Р.00(0-2,5MPa)G1/2.1,5, 100мм, Тип - ТМ-510Р, радиальное присоединение. 0-2,5MPa. Резьба G1/2. Класс точности 1,5.

BC 900 (верхняя (TDS), RS 485, 4-20 mA, Tк, 230В

SS-V4, FG1/2-MG1/2 , материал - нерж. сталь, макс. рабочее давление - 40,0МПа

ГРАНВЕНТ KV31.01.02.032.16.Ф/Ф  DN32 PN16 tmax=300oC чугунный с сильфонным уплотнением

В комплекте-3 шт.

1/2"
